M-08 / Joystickler
MO 387
Joystick Tutamağı · Değiştirilebilir ön panelli modüler analog tutamak
MO 387, MO 391 tabanı için çok işlevli modüler bir joystick tutamağıdır; sağ el, sol el ve simetrik formlarda mevcuttur. Değiştirilebilir ön panel, analog çıkışla beşe kadar basmalı düğme, iki başparmak tekeri veya bir mikro joystick alır.
- Tip
- Modular grip
- Çıkış
- Analog
- Sızdırmazlık
- IP67
Genel bakış
Midi joystickler için modüler kumanda yüzeyi olarak tasarlandı.
Öne çıkanlar
- Değiştirilebilir ön panel kumanda yerleşimi
- Arkada mevcudiyet algılama düğmesi
- 2 milyona kadar döngü (düğmeler ve başparmak tekerleri)
- Sağ, sol ve simetrik tutamak formları
- IP67 koruma sınıfı
- Çalışma sıcaklığı -40°C … +85°C
Teknik özellikler
- Tip
- Çok işlevli modüler tutamak
- Arka kumandalar
- 1 basmalı düğme + 1 mevcudiyet algılama düğmesi
- Ön kumandalar
- 5'e kadar basmalı düğme / 2 başparmak tekeri / mikro joystick
- Başparmak tekeri hissi
- Yaylı geri dönüş / devirmeli / geçiş
- Çıkış
- Analog
- Konnektörler
- Molex 10-12 pin / serbest kablo / Molex Micro-Fit
- Koruma sınıfı
- IP67
- Ömür
- 2 milyona kadar döngü
- Çalışma sıcaklığı
- -40°C … +85°C

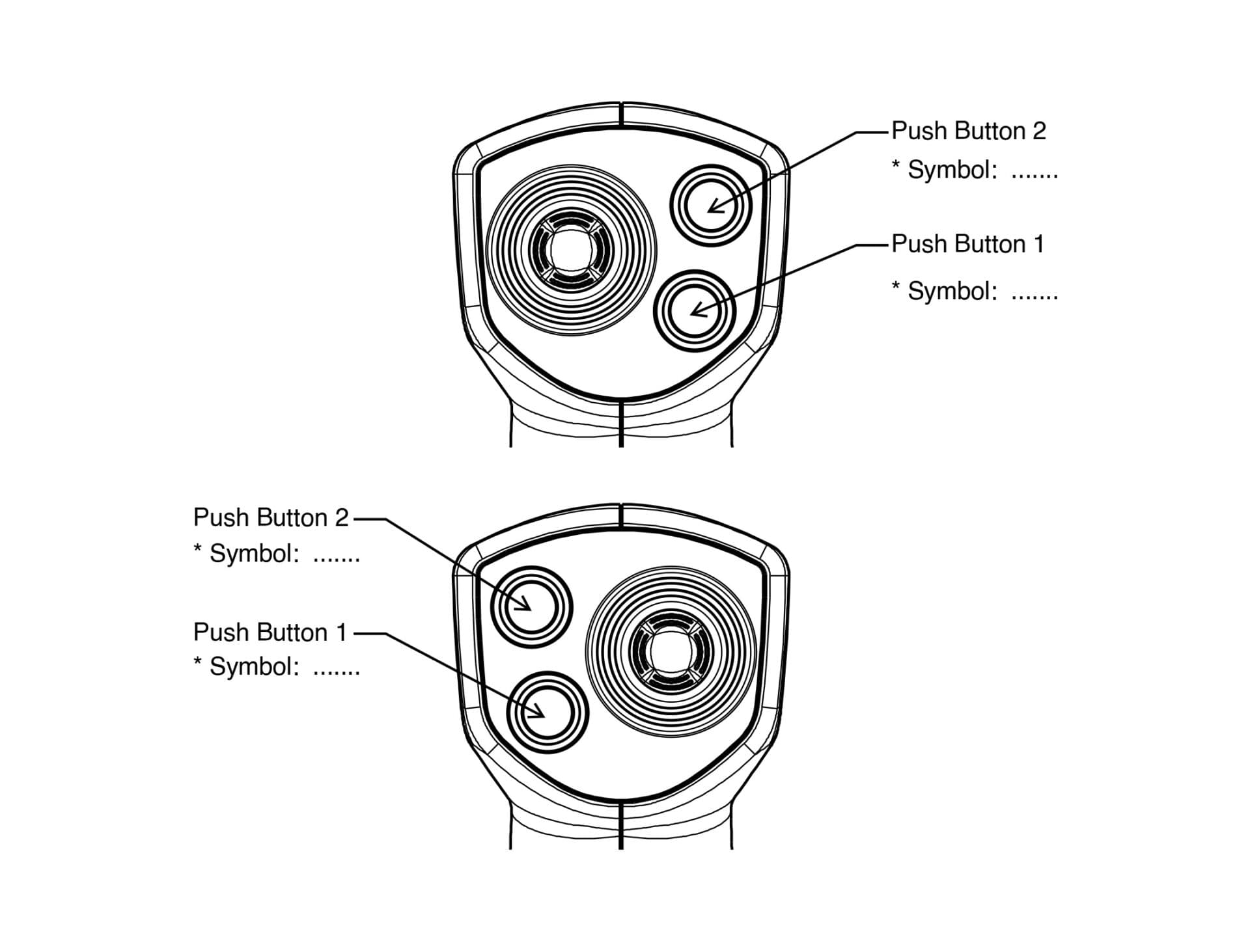

Mühendislik görünümleri
Kaydırmak için sürükleyin · büyütmek için tıklayın
Sipariş Kodu
Sipariş kodunu parçalarından oluşturun
Tablonun her sütunundan bir seçenek seçip tirelerle birleştirin — çıkan kod, sipariş verirken belirteceğiniz koddur.
- MO 387
- HXX
- X
- X
X, tablodan seçeceğiniz rakamların yerini tutar.
MO 387 | HXX Rear | X Front Panel | X Electrical Connection |
|---|---|---|---|
| 0 - Without Button and Present Det. Switch | A0 - No push button | 00 - Loose Cable (27 AWG) | |
| 1 - With Button - Without Present Det. Switch | A1 - 1 push button | 01 - Molex Micro-Fit Connector (27 AWG) | |
| 2 - Without Button-With Present Det. Switch | A2 - 2 push button | ||
| 3 - With Button and Present Det. Switch | A3 - 3 push button | ||
| A4 - 4 push button | |||
| A5 - 5 push button | |||
| B1 - 1 Thumbwheel left vertical with no push button | |||
| B2 - 1 Thumbwheel left vertical with 1 push button | |||
| B3 - 1 Thumbwheel left vertical with 2 push button | |||
| B4 - 1 Rocker left vertical with no push button | |||
| B5 - 1 Rocker left vertical with 1 push button | |||
| B6 - 1 Rocker left vertical with 2 push button | |||
| B7 - 1 Toggle left vertical with no push button | |||
| B8 - 1 Toggle left vertical with 1 push button | |||
| B9 - 1 Toggle left vertical with 2 push button | |||

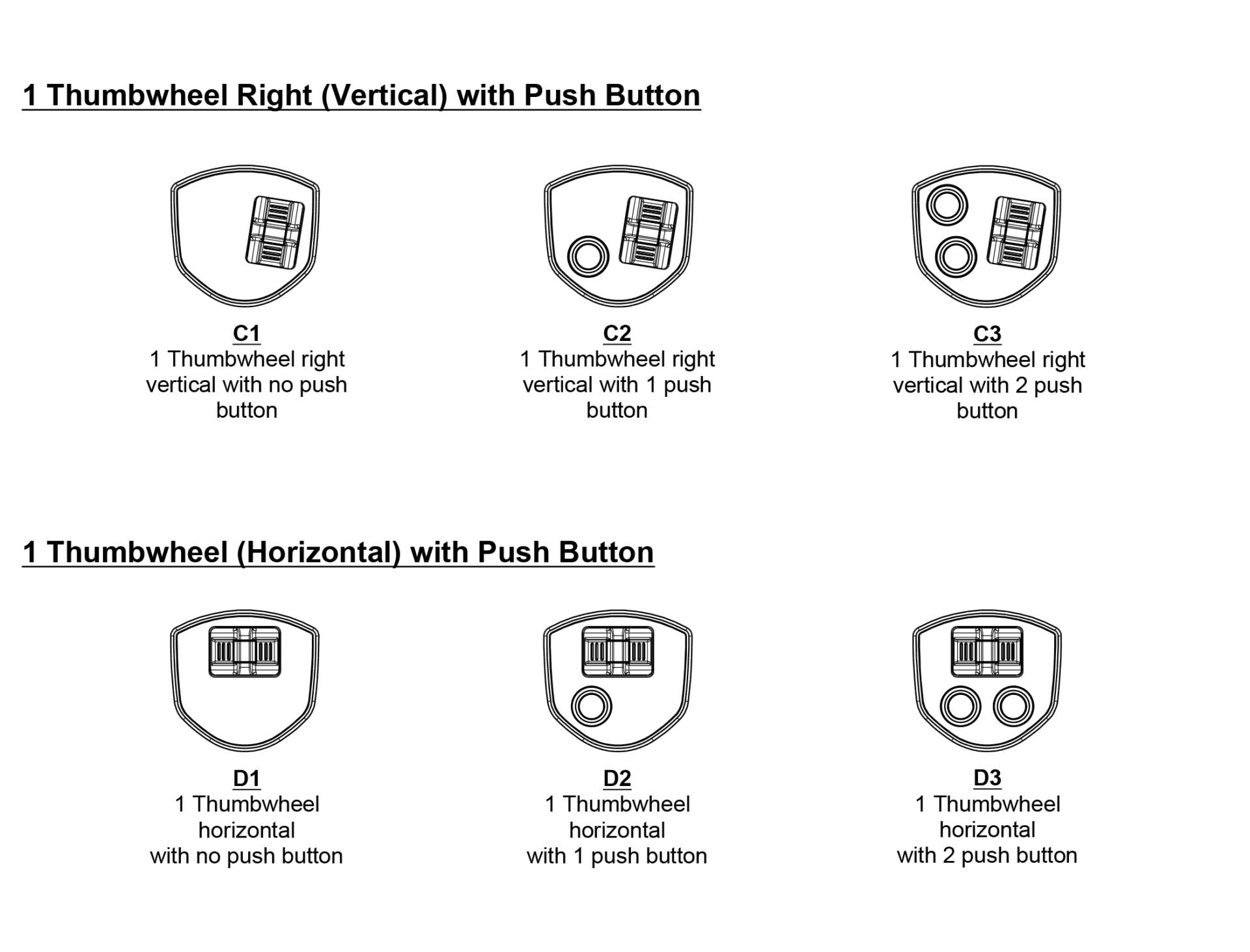

| C1 - 1 Thumbwheel right vertical with no push button | |||
| C2 - 1 Thumbwheel right vertical with 1 push button | |||
| C3 - 1 Thumbwheel right vertical with 2 push button | |||
| C4 - 1 Rocker right vertical with no push button | |||
| C5 - 1 Rocker right vertical with 1 push button | |||
| C6 - 1 Rocker right vertical with 2 push button | |||
| C7 - 1 Toggle right vertical with no push button | |||
| C8 - 1 Toggle right vertical with 1 push button | |||
| C9 - 1 Toggle right vertical with 2 push button | |||
| D1 - 1 Thumbwheel horizontal with no push button | |||
| D2 - 1 Thumbwheel horizontal with 1 push button | |||
| D3 - 1 Thumbwheel horizontal with 2 push button | |||
| D4 - 1 Rocker horizontal with no push button | |||
| D5 - 1 Rocker horizontal with 1 push button | |||
| D6 - 1 Rocker horizontal with 2 push button | |||
| D7 - 1 Toggle horizontal with no push button | |||
| D8 - 1 Toggle horizontal with 1 push button | |||
| D9 - 1 Toggle horizontal with 2 push button | |||
| E1 - Thumbwheel / Thumbwheel | |||
| E2 - Thumbwheel / Rocker | |||
| E3 - Thumbwheel / Toggle | |||
| E4 - Rocker / Thumbwheel | |||
| E5 - Rocker / Rocker | |||
| E6 - Rocker / Toggle | |||
| E7 - Toggle / Thumbwheel | |||
| E8 - Toggle / Rocker | |||
| E9 - Toggle / Toggle | |||
| F1 - 1 Micro Joystick | |||
| G1 - 1 Micro Joystick left with 1 push button | |||
| G2 - 1 Micro Joystick left with 2 push button | |||
| H1 - 1 Micro Joystick right with 1 push button | |||
| H2 - 1 Micro Joystick right with 2 push button |
Örnek:
- MO 387
- 0
- A0
- 01
Özel bir konfigürasyona mı ihtiyacınız var?
Mühendislik ile iletişime geçMakine platformunuzu, işlev haritanızı ve veri yolu protokolünü mühendislik ekibimize iletin. Tutamağı, anahtar yerleşimini, eksen sayısını ve çıkış konfigürasyonunu operatör iş akışınıza göre belirleyelim.
