MO 391 & 387
Midi CAN Joystick · Değiştirilebilir ön panelli midi tutamaklı joystick
MO 391 & 387, MO 391 tabanını modüler MO 387 tutamağıyla birleştiren midi çok eksenli bir joystick sistemidir. Değiştirilebilir bir ön panel; basmalı düğmeleri, başparmak tekerlerini, devirmeli anahtarları, geçiş anahtarlarını veya bir mikro joysticki kabul eder, tümü tam yedekli temassız bir platform üzerinde.
- Eksenler
- 2-axis full
- Çıkış
- Analog / PWM / CAN
- Sızdırmazlık
- IP67
Genel bakış
Kompakt çok işlevli kumanda için tasarlandı.
Öne çıkanlar
- 5 milyona kadar ömür döngüsü
- ±20° kendinden merkezlemeli çalışma açısı
- Modüler ön panel kumanda yerleşimi
- Analog, PWM ve CAN çıkış seçenekleri
- IP67 koruma sınıfı
- 5V veya 8-32V besleme
Teknik özellikler
- Algılama prensibi
- Temassız hall-effect
- Aktüasyon
- 2-axis full
- Çalışma açısı
- ±20° (self-centering)
- Besleme gerilimi
- 5V or 8-32V
- Besleme akımı
- 30 mA typical (no load)
- Çıkış
- Analog voltage / PWM / CAN (J1939 / CANopen)
- Yedeklilik
- Full redundant
- Konnektörler
- Deutsch 8-pin / Tyco 18-pin
- Koruma sınıfı
- IP67
- Ömür
- Up to 5 million cycles
- Çalışma sıcaklığı
- -40°C … +85°C
Mühendislik görünümleri
Kaydırmak için sürükleyin · büyütmek için tıklayın
Sipariş Kodu
Sipariş kodunu parçalarından oluşturun
Tablonun her sütunundan bir seçenek seçip tirelerle birleştirin — çıkan kod, sipariş verirken belirteceğiniz koddur.
- MO 391&387
- H1X
- X
- PXXX
- X
- XX
X, tablodan seçeceğiniz rakamların yerini tutar.
MO 391&387 | H1X Hardware | X Axis of Actuation | PXXX Program | X Rear | XX Front Panel |
|---|---|---|---|---|---|
| H10 - S:5V ; O:0-5V Analog Voltage or PWM Output | 0 - 2 Axis Full | P001 - Dual Cross | 0 - Without Button - Presence Det. Switch | A0 - No push button | |
| H11 - S:5V ; O:0-32V PWM Low Side Output | * | 1 - With Button - Without Presence Det. Switch | A1 - 1 Push Button | ||
| H12 - S:8-32V ; O:0-5V Analog Voltage or PWM Output | 2 - Without Button-With Presence Det. Switch | A2 - 2 Push Buttons | |||
| H13 - S:8-32V ; O:0-32V PWM Low Side Output | 3 - With Button - Presence Det. Switch | A3 - 3 Push Buttons | |||
| H14 - S:12-32V ; O:0-10V Analog Voltage Output | A4 - 4 Push Buttons | ||||
| H15 - S:12-32V ; O:4-20mA Analog Current Output | A5 - 5 Push Buttons | ||||
| H16 - S:8-18V ; O:8-18V PWM or ON/OFF High Side Output (1.5A/Ch) | B1 - 1 Thumbwheel Left Vertical with No Push Button | ||||
| H17 - S:8-32V ; O:8-32V PWM or ON/OFF High Side Output (1.5A/Ch) | B2 - 1 Thumbwheel Left Vertical with 1 Push Button | ||||
| H18 - S:8-18V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) | B3 - 1 Thumbwheel Left Vertical with 2 Push Buttons | ||||
| H19 - S:8-32V ; O:0-5V Analog Voltage Output with Neutral Position (1.5A/Ch) and Direction High Side Outputs (1.5A/Ch) | B4 - 1 Rocker Left Vertical with No Push Button | ||||
| * | B5 - 1 Rocker Left Vertical with 1 Push Button | ||||
| B6 - 1 Rocker Left Vertical with 2 Push Buttons | |||||
| B7 - 1 Toggle Left Vertical with No Push Button | |||||
| B8 - 1 Toggle Left Vertical with 1 Push Button | |||||
| B9 - 1 Toggle Left Vertical with 2 Push Buttons | |||||

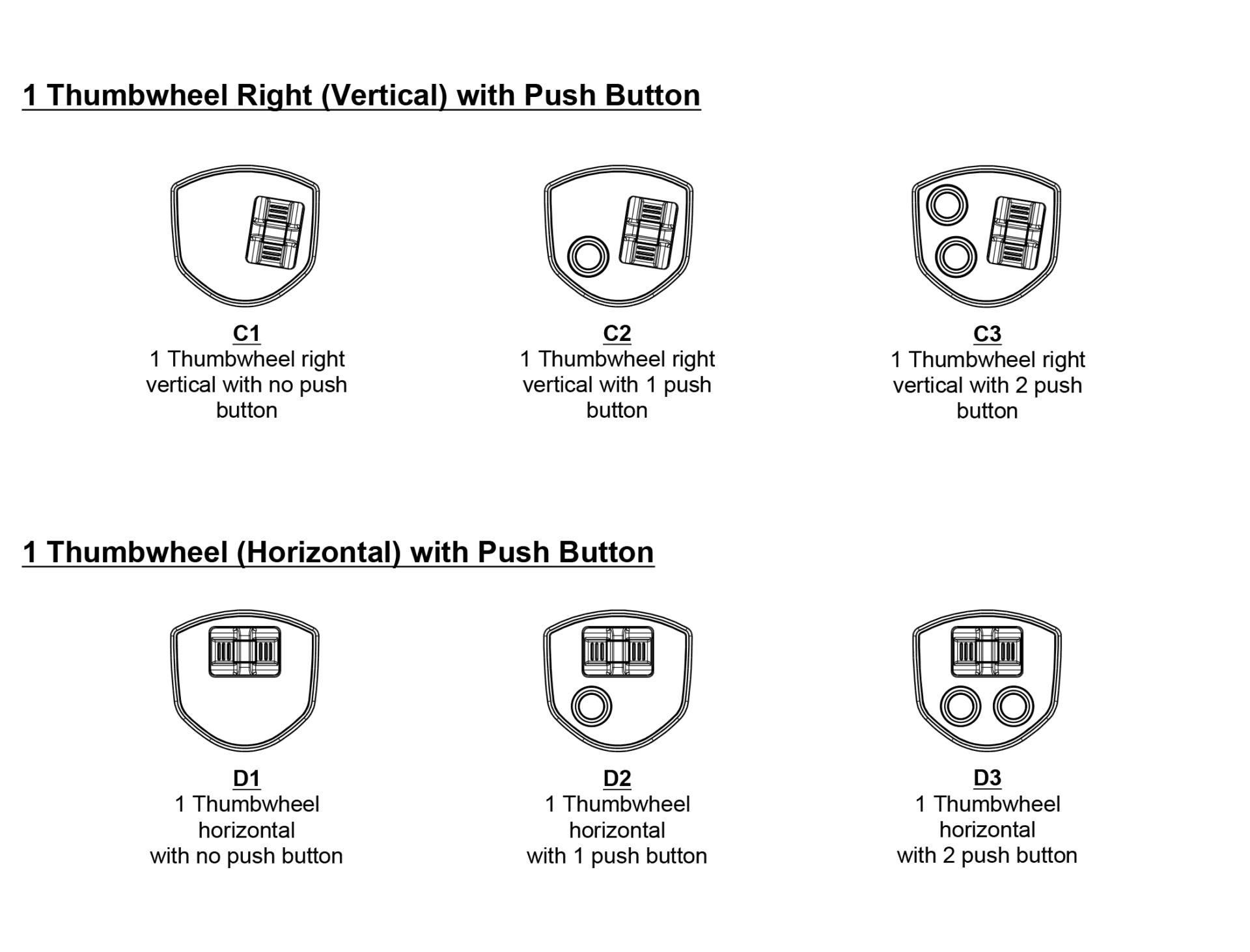

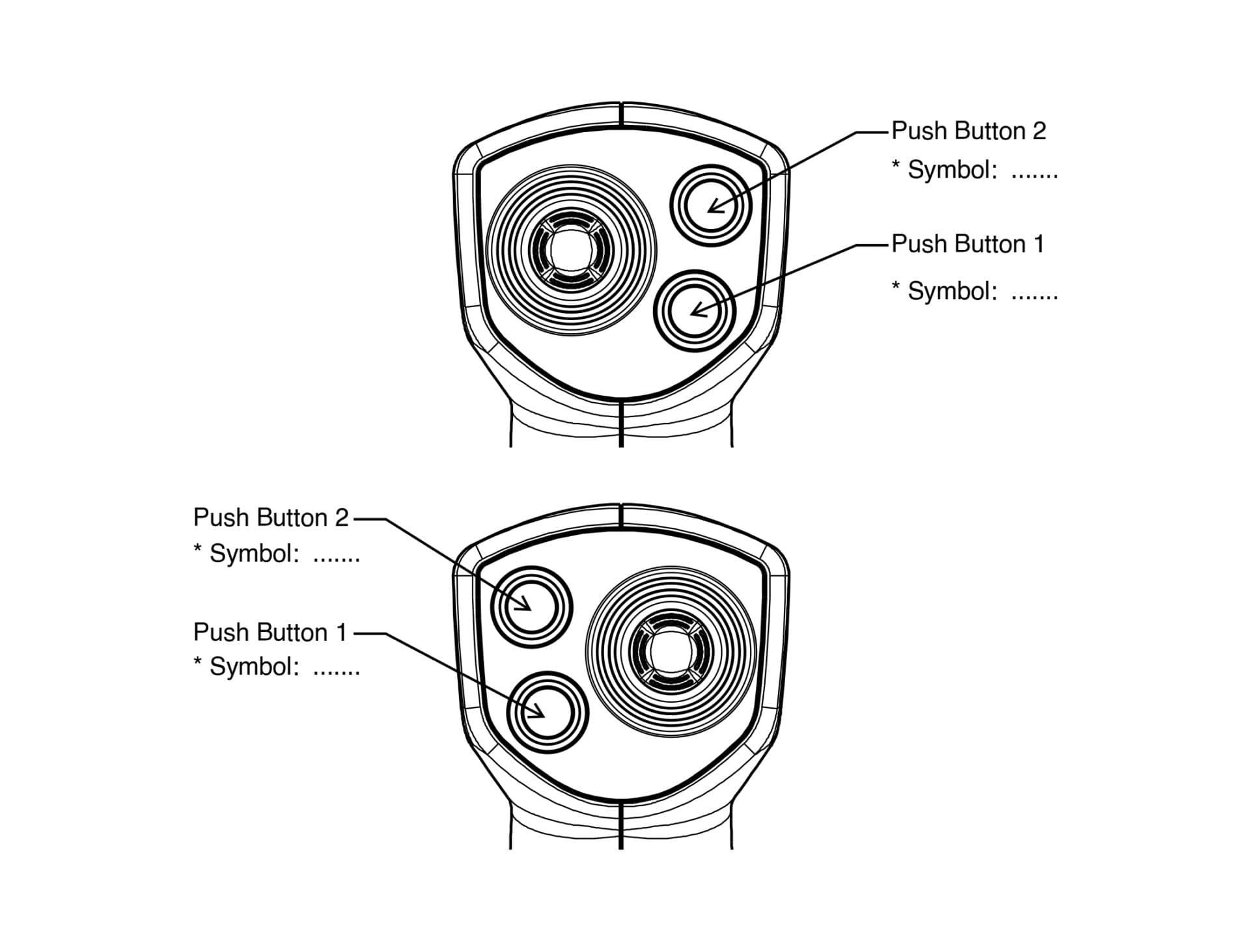

| C1 - 1 Thumbwheel Right Vertical with No Push Button | |||||
| C2 - 1 Thumbwheel Right Vertical with 1 Push Button | |||||
| C3 - 1 Thumbwheel Right Vertical with 2 Push Buttons | |||||
| C4 - 1 Rocker Right Vertical with No Push Button | |||||
| C5 - 1 Rocker Right Vertical with 1 Push Button | |||||
| C6 - 1 Rocker Right Vertical with 2 Push Buttons | |||||
| C7 - 1 Toggle Right Vertical with No Push Button | |||||
| C8 - 1 Toggle Right Vertical with 1 Push Button | |||||
| C9 - 1 Toggle Right Vertical with 2 Push Buttons | |||||
| D1 - 1 Thumbwheel Horizontal with No Push Button | |||||
| D2 - 1 Thumbwheel Horizontal with 1 Push Button | |||||
| D3 - 1 Thumbwheel Horizontal with 2 Push Buttons | |||||
| D4 - 1 Rocker Horizontal with No Push Button | |||||
| D5 - 1 Rocker Horizontal with 1 Push Button | |||||
| D6 - 1 Rocker Horizontal with 2 Push Buttons | |||||
| D7 - 1 Toggle Horizontal with No Push Button | |||||
| D8 - 1 Toggle Horizontal with 1 Push Button | |||||
| D9 - 1 Toggle Horizontal with 2 Push Buttons | |||||
| E1 - Thumbwheel / Thumbwheel | |||||
| E2 - Thumbwheel / Rocker | |||||
| E3 - Thumbwheel / Toggle | |||||
| E4 - Rocker / Thumbwheel | |||||
| E5 - Rocker / Rocker | |||||
| E6 - Rocker / Toggle | |||||
| E7 - Toggle / Thumbwheel | |||||
| E8 - Toggle / Rocker | |||||
| E9 - Toggle / Toggle | |||||
| F1 - 1 Micro Joystick | |||||
| G1 - 1 Micro Joystick Left with 1 Push Button | |||||
| G2 - 1 Micro Joystick Left with 2 Push Buttons | |||||
| H1 - 1 Micro Joystick Right with 1 Push Button | |||||
| H2 - 1 Micro Joystick Right with 2 Push Buttons |
* Available upon request with minimum order quantity.
Örnek:
- MO 391&387
- H10
- 0
- P01
- 1
- A0 Joystick Base Analog, Supply 5V, Output 0-5V, 2 Axis Full Actuation, Dual Cross Program, No push button
- MO 391&387
- H20
- SXX
- X
- X
- PXXX
- X
- XX
X, tablodan seçeceğiniz rakamların yerini tutar.
MO 391&387 - H20 | SXX CAN Protocol | X Node ID (J1939 - CANopen) | X Axis of Actuation | PXXX Program | X Rear | XX Front Panel |
|---|---|---|---|---|---|---|
| S10 - SAE J1939 | A - 128(80h) - 4(04h) | 0 - 2 Axis Full | P001 - Dual Cross | 0 - Without Button and Present Det. Switch | A0 - No push button | |
| S11 - CANopen | B - 129(81h) - 5(05h) | * | 1 - With Button - Without Present Det. Switch | A1 - 1 push button | ||
| * | C - 130(82h) - 6(06h) | 2 - Without Button-With Present Det. Switch | A2 - 2 push button | |||
| 3 - With Button and Present Det. Switch | A3 - 3 push button | |||||
| A4 - 4 push button | ||||||
| A5 - 5 push button | ||||||
| B1 - 1 Thumbwheel left vertical with no push button | ||||||
| B2 - 1 Thumbwheel left vertical with 1 push button | ||||||
| B3 - 1 Thumbwheel left vertical with 2 push button | ||||||
| B4 - 1 Rocker left vertical with no push button | ||||||
| B5 - 1 Rocker left vertical with 1 push button | ||||||
| B6 - 1 Rocker left vertical with 2 push button | ||||||
| B7 - 1 Toggle left vertical with no push button | ||||||
| B8 - 1 Toggle left vertical with 1 push button | ||||||
| B9 - 1 Toggle left vertical with 2 push button | ||||||
| C1 - 1 Thumbwheel right vertical with no push button | ||||||
| C2 - 1 Thumbwheel right vertical with 1 push button | ||||||
| C3 - 1 Thumbwheel right vertical with 2 push button | ||||||
| C4 - 1 Rocker right vertical with no push button | ||||||
| C5 - 1 Rocker right vertical with 1 push button | ||||||
| C6 - 1 Rocker right vertical with 2 push button | ||||||
| C7 - 1 Toggle right vertical with no push button | ||||||
| C8 - 1 Toggle right vertical with 1 push button | ||||||
| C9 - 1 Toggle right vertical with 2 push button | ||||||
| D1 - 1 Thumbwheel horizontal with no push button | ||||||
| D2 - 1 Thumbwheel horizontal with 1 push button | ||||||
| D3 - 1 Thumbwheel horizontal with 2 push button | ||||||
| D4 - 1 Rocker horizontal with no push button | ||||||
| D5 - 1 Rocker horizontal with 1 push button | ||||||
| D6 - 1 Rocker horizontal with 2 push button | ||||||
| D7 - 1 Toggle horizontal with no push button | ||||||
| D8 - 1 Toggle horizontal with 1 push button | ||||||
| D9 - 1 Toggle horizontal with 2 push button | ||||||
| E1 - Thumbwheel / Thumbwheel | ||||||
| E2 - Thumbwheel / Rocker | ||||||
| E3 - Thumbwheel / Toggle | ||||||
| E4 - Rocker / Thumbwheel | ||||||
| E5 - Rocker / Rocker | ||||||
| E6 - Rocker / Toggle | ||||||
| E7 - Toggle / Thumbwheel | ||||||
| E8 - Toggle / Rocker | ||||||
| E9 - Toggle / Toggle | ||||||
| F1 - 1 Micro Joystick | ||||||
| G1 - 1 Micro Joystick left with 1 push button | ||||||
| G2 - 1 Micro Joystick left with 2 push button | ||||||
| H1 - 1 Micro Joystick right with 1 push button | ||||||
| H2 - 1 Micro Joystick right with 2 push button |
* Available upon request with minimum order quantity.
Örnek:
- MO 391&387
- H20
- S10
- A
- 0
- P01
- 1
- A0 Joystick Base CAN, SAE J1939, Node ID of 128(80h), 2 Axis Full Actuation, Dual Cross Program, No push button
Özel bir konfigürasyona mı ihtiyacınız var?
Mühendislik ile iletişime geçMakine platformunuzu, işlev haritanızı ve veri yolu protokolünü mühendislik ekibimize iletin. Tutamağı, anahtar yerleşimini, eksen sayısını ve çıkış konfigürasyonunu operatör iş akışınıza göre belirleyelim.
