MO 395

Mini Joystick · Eksen başına emniyet çift sensörlü panel montajlı mini joystick

MO 395, kol dayamaları ve kumanda panelleri için temassız hall-effect algılamalı ve eksen başına emniyet çift sensör çıkışlı kompakt bir mini joysticktir. Tek eksen, 2 eksen ve Z ekseni seçenekleri analog, PWM, CAN veya USB çıkışlarıyla gelir.

Eksenler
1 / 2 / Z-axis
Çıkış
Analog / PWM / CAN / USB
Sızdırmazlık
IP65
İletişime geçTüm joystikleri görüntüle
Tutamaklı ve panel montajlı tabanlı Makersan MO 395 mini joystick.
Genel bakış

Kol dayamalarında parmak ucu çok eksenli kontrol için tasarlandı.

Öne çıkanlar

  • Eksen başına emniyet çift sensör çıkışı
  • 5 milyona kadar döngü (sabitlemesiz)
  • Z ekseni ve 3 konumlu sabitleme tutamak seçenekleri
  • Analog / PWM / CAN / USB çıkış aralığı
  • Üstten montaj plakasına kadar IP65
  • 5V veya 8-32V besleme (varyanta göre)

Teknik özellikler

Algılama prensibi
Contactless hall-effect (double sensor per axis)
Eksenler
1 / 2 (plus, square) / Z-axis
Çalışma açısı
±20° main · ±45° Z-axis · ±20° detent
Besleme gerilimi
5V or 8-32V (by hardware variant)
Çıkış
Analog / PWM / CAN J1939 / CANopen / USB
Yedeklilik
Full redundant; Z-axis / detent options
Konnektörler
Hirose 12-pin (Deutsch DTM04-4P optional)
Koruma sınıfı
IP65 (top to mounting plate)
Ömür
5M (no detent) · 2M (Z-axis) · 500k (Z detent)
Çalışma sıcaklığı
-40°C … +85°C

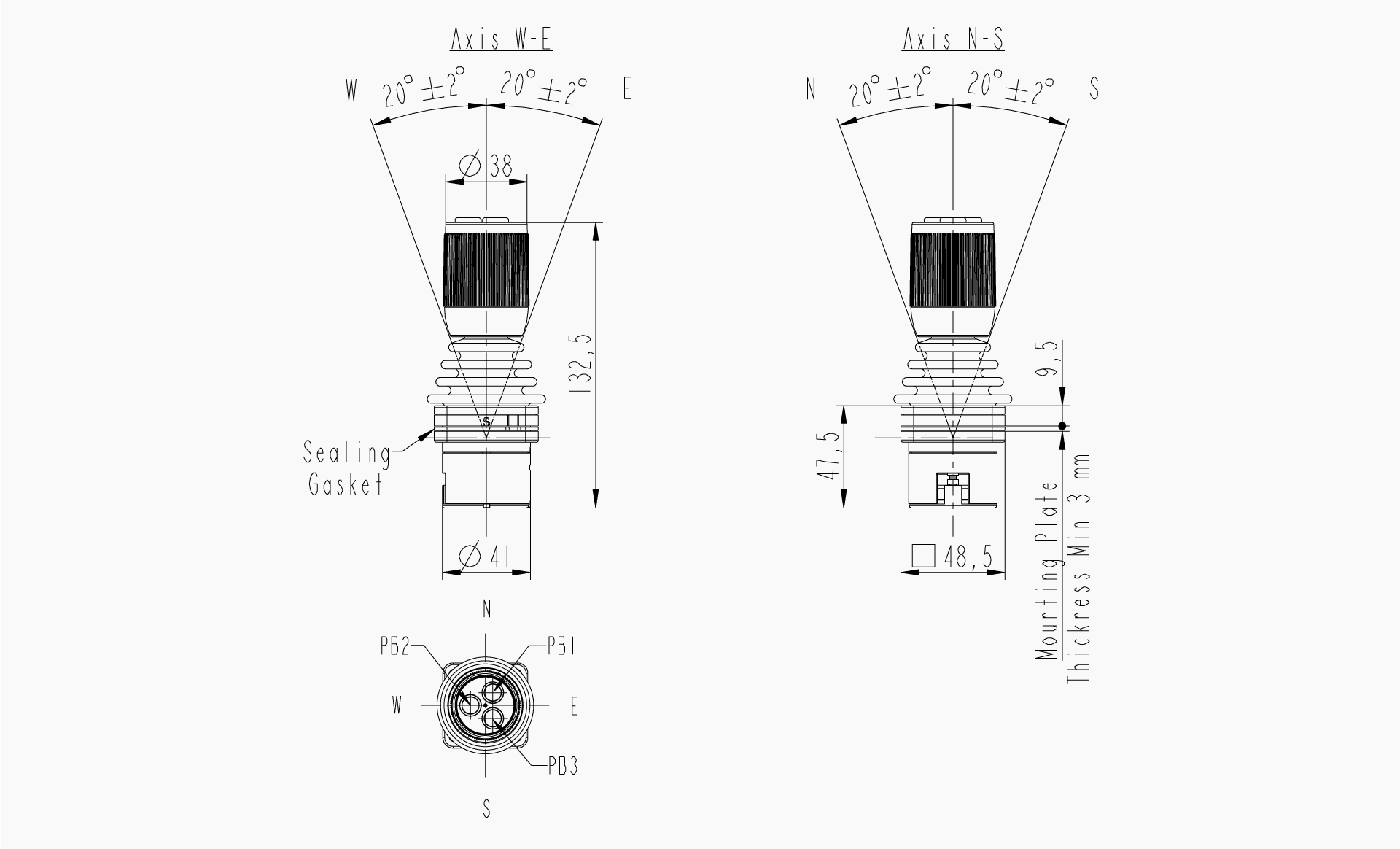

Mühendislik görünümleri

Kaydırmak için sürükleyin · büyütmek için tıklayın

Sipariş Kodu

Sipariş kodunu parçalarından oluşturun

Tablonun her sütunundan bir seçenek seçip tirelerle birleştirin — çıkan kod, sipariş verirken belirteceğiniz koddur.

  1. MO 395
  2. H1X
  3. X
  4. X
  5. XX
  6. PXXX
  7. XX

X, tablodan seçeceğiniz rakamların yerini tutar.

MO 395
H1X
Hardware
X
Axis of Actuation
X
Elec. Connection
XX
Grip
PXXX
Program
XX
Button Voltage
H10 - S:5V ; O:0-5V Full Redundant0 - 2 Axis Full0 - Hirose Conn 12 PosB0 - 388B No Button*See the output signal diagrams00 - Mechanic Switch
H11 - S:8-32V ; O:0-5V Full Redundant1 - 2 Axis PlusB1 - 388B 1 Button05 - 5V Push Button
H12 - S:5V ; O:0-32V PWM Low Side Full Redundant2 - Single Axis WEC0 - 388C No Button12 - 12V Push Button
H13 - S:8-32V ; O:0-32V PWM Low Side Full Redundant3 - Single Axis SNC1 - 388C 1 Button24 - 24V Push Button
H14 - S:8-32V ; O:8-32V PWM High Side Full RedundantA2 - 388 Grip with 2 Button1W - 5-24V Push Button without LED
H15 - S:5V ; O:0-5V with Z Axis RedundantA3 - 388 Grip with 3 button*00 is not available for B1 or C1 Grip option.
H16 - S:8-32V ; O: 0-5V with Z Axis RedundantZ0 - 388 Grip No Button with Z Axis
H17 - S:5V ; O:0-32V PWM Low Side with Z Axis RedundantZ1 - 388 Grip 1 Button with Z Axis
H18 - S:8-32V ; O:0-32V PWM Low Side with Z Axis RedundantZ2 - 388 Grip 2 Button with Z Axis
H19 - S:8-32V; O:8-32V PWM High Side with Z Axis RedundantZ3 - 388 Grip 3 Button with Z Axis
*Y0 - 388 Grip No Button with 3 Detent
Y1 - 388 Grip 1 Button with 3 Detent
Y2 - 388 Grip 2 Button with 3 Detent
Y3 - 388 Grip 3 Button with 3 Detent
**

* For H10 to H14, Z axis and Detent not available.

** For B1 and C1 Grip options, Switch Common (SWC) should be connected to Supply Voltage and Switch1 (SW1) will be output of switch.

Örnek:
  1. MO 395
  2. H10
  3. 0
  4. 0
  5. B0
  6. P001
  7. 05 Mini Joystick Analog, S:5V ; O:0-5V, 2 Axis Full, with Hirose Connector 12 position, 388B Grip with No Button, P001, 5V Push Button Voltage
  1. MO 395
  2. H2X
  3. S1X
  4. X
  5. X
  6. X
  7. XX

X, tablodan seçeceğiniz rakamların yerini tutar.

MO 395
H2X - S1X
Hardware
X
Node ID (J1939 - CANopen)
X
Axis of Actuation
X
Elec. Connection
XX
Grip
395.H20.S10 - S:8-32V ; O: CAN J1939A - 134(86h) - 10(0Ah)0 - 2 Axis Full0 - Hirose Conn 12 PosB0 - 388B No Button
395.H20.S11 - S:8-32V ; O: CANopenB - 135(87h) - 11(0Bh)1 - 2 Axis Plus3 - Deutsch DTM04-4PB1 - 388B 1 Button
C - 136(88h) - 12(0Ch)2 - Single Axis WE*C0 - 388C No Button
3 - Single Axis SNC1 - 388C 1 Button
A2 - 388 Grip with 2 Button
A3 - 388 Grip with 3 button
Z0 - 388 Grip No Button with Z Axis
Z1 - 388 Grip 1 Button with Z Axis
Z2 - 388 Grip 2 Button with Z Axis
Z3 - 388 Grip 3 Button with Z Axis
Y0 - 388 Grip No Button with 3 Detent
Y1 - 388 Grip 1 Button with 3 Detent
Y2 - 388 Grip 2 Button with 3 Detent
Y3 - 388 Grip 3 Button with 3 Detent

* Hirose connector is standard, other cable connections are available upon request with minimum order quantity.

Örnek:
  1. MO 395
  2. H20
  3. S10
  4. A
  5. 0
  6. 0
  7. B0 Mini Joystick CAN, CAN J1939, Node ID 134(86h), 2 Axis Full, with Hirose Connector, 388B Grip with No Button
  1. MO 395
  2. H3X
  3. S1X
  4. X
  5. X
  6. XX

X, tablodan seçeceğiniz rakamların yerini tutar.

MO 395
H3X - S1X
Hardware
X
Axis of Actuation
X
Elec. Connection
XX
Grip
395.H30.S10 - S:5V ; O: USB Joystick0 - 2 Axis Full0 - Hirose USB Mini BB0 - 388B No Button
395.H30.S11 - S:5V ; O: USB Mouse1 - 2 Axis PlusB1 - 388B 1 Button
*2 - Single Axis WEC0 - 388C No Button
3 - Single Axis SNC1 - 388C 1 Button
A2 - 388 Grip with 2 Button
A3 - 388 Grip with 3 button
Z0 - 388 Grip No Button with Z Axis
Z1 - 388 Grip 1 Button with Z Axis
Z2 - 388 Grip 2 Button with Z Axis
Z3 - 388 Grip 3 Button with Z Axis
Y0 - 388 Grip No Button with 3 Detent
Y1 - 388 Grip 1 Button with 3 Detent
Y2 - 388 Grip 2 Button with 3 Detent
Y3 - 388 Grip 3 Button with 3 Detent

* Available upon request with minimum order quantity.

Örnek:
  1. MO 395
  2. H30
  3. S10
  4. 0
  5. 0
  6. B0 Mini Joystick with USB Joystick (Game Controller) Protocol, 2 Axis Full, USB Mini B connector, 388B Grip with No Button
  1. MO 395
  2. H4X
  3. X
  4. X
  5. XX
  6. XX

X, tablodan seçeceğiniz rakamların yerini tutar.

MO 395
H4X
Hardware
X
Axis of Actuation
X
Elec. Connection
XX
Grip
XX
Button Voltage
395.H40 - S:8-32V ; O: 8-32V PWM High Side 2A/ch0 - 2 Axis Full0 - Hirose Conn 12 PosB0 - 388B No Button12 - 12V Push Button
*1 - 2 Axis PlusB1 - 388B 1 Button24 - 24V Push Button
2 - Single Axis WEC0 - 388C No Button1W - 5-24V Push Button without LED
3 - Single Axis SNC1 - 388C 1 Button
**

* Available upon request with minimum order quantity.

** For B1 and C1 Grip options, Switch Common (SWC) should be connected to Supply Voltage and Switch1 (SW1) will be output of switch.

Örnek:
  1. MO 395
  2. H40
  3. 0
  4. 0
  5. B0
  6. 12 Mini Joystick Power, 2 Axis Full, with Hirose Connector 12 position, 388B Grip with No Button, 12V Push Button Voltage
